Opticoupe Software de optimização de
Corte para painéis e perfis
Descrição
O Opticoupe é um Software de Otimização de Corte de placas e perfis que tem por base um algoritmo “multimodos”, “multiformatos” e “multimateriais”. O Opticoupe permite gerir o sentido do veio, os constrangimentos impostos pelas secionadoras, a limpeza de cantos, o pré corte, os stocks e os restos recuperáveis, a rotação / inversão dos painéis e a edição de etiquetas parametrizáveis bem como a configuração e contabilização das orlas. Adicionalmente, tem integradas funções de importação e exportação que o tornam compatível com sistemas como o Excel ou ainda com a maioria dos sistemas de conceção de mobiliário como o Polyboard, Pro100, TopWood, etc,… Complementando estas funcionalidades, o Opticoupe dispõe duma função “Pos Processador” tipo universal, o que lhe permite controlar a maioria das secionadoras de comando numérico.
Funções Gerais
– Obtenção de planos de corte;
– Definição de custos de produção com base no custo de corte por metro linear (a definir por tipo de material);
– Custo total (orçamento), com base nos custos de produção, no preço de custo do material (placa, perfil e orlas), depreciação de restos reutilizáveis e desperdícios;
– Aplicação de orlas, sua contabilização e respetiva implicação dimensional nas peças a cortar.
– Gestão Stocks de placas e perfis bem como os restos reutilizáveis;
– Possibilidade de criação de vários Stocks com valorização total individual;
– Emissão de etiquetas com referência e dimensões das peças, orlas, identificação de restos e código de barras;
– Cálculo da dimensão ótima das placas (permite obter a medida de placa mais económica para uma dada lista de corte);
– Parametrização personalizada das importações e exportações (TXT ou CSV), permitindo a importação/exportação de e para outros softwares/aplicações;
– Parametrização das impressões;
– Carregamento manual, diretamente do Pro100, via Excel ou TXT, ou integrado com o PolyBoard;
– A Versão Pró_PP permite a criação automática do processamento para secionadoras CNC.
Algoritmo multimodos

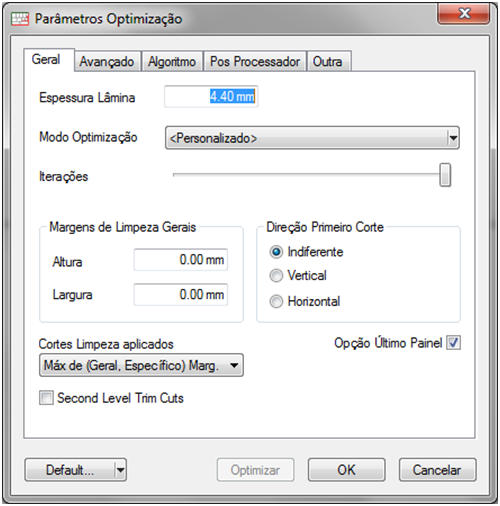

OptiCoupe utiliza um algoritmo potente e parametrizável, com 6 modos de otimização pré definidos, (Rápido, Standard 1 e 2, Avançado 1 e 2, Otimização CN). Só os modos “Avançado 1” e “Avançado 2” permitem a rotação dos painéis
Cálculos multi formatos e multimateriais
O OptiCoupe gere as listas de débito de vários materiais em simultâneo. Para cada material, o OptiCoupe tem em conta os diferentes formatos de painéis disponíveis.

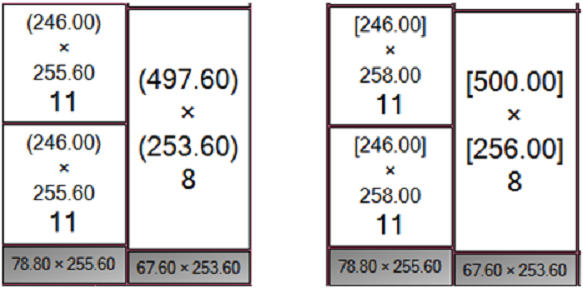

Orlagem e Pré-cortes
O Opticoupe permite definir a aplicação de orlas (ou encabeços) bem como a sua espessura e mostrar, em alternativa, as dimensões líquidas de corte ou as dimensões finais. Esta rubrica permite igualmente o cálculo dos pré cortes

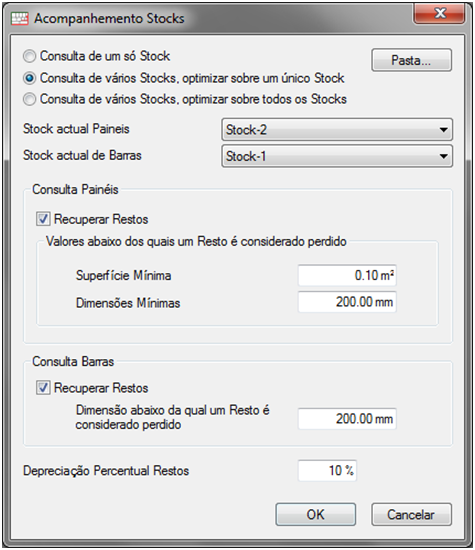

Gestão de Stocks e restos recuperáveis
Os parâmetros de stock do Opticoupe permitem reatualizar o stock de painéis logo que sejam aceites os resultados dos cálculos.
Os restos, considerados recuperáveis em função das dimensões mínimas definidas, serão automaticamente colocados em stock e reutilizados com um coeficiente de depreciação também pré definido.
O sistema permite adicionalmente a gestão “Multi Stock”, funcionalidade que permite uma avaliação permanente das existências e respetivos valores dos vários tipos de stock.
Esta potencialidade pode ainda ser utilizada no processo de otimização obrigando o sistema a calcular os débitos em função de um stock específico ou de vários stocks.

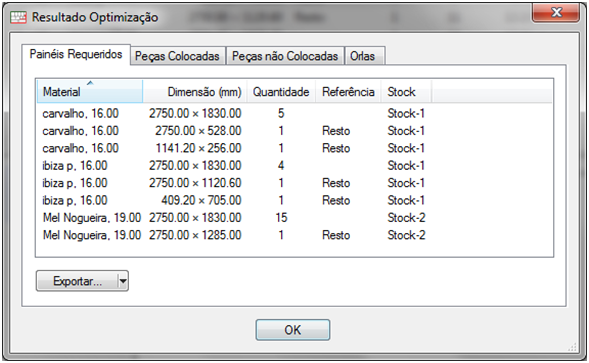

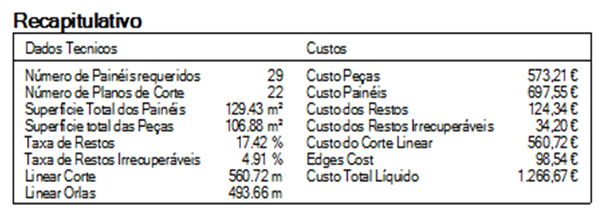

Resumo técnico e financeiro
Complementando a emissão dos planos de corte, o Opticoupe edita, para cada débito, um resumo quantitativo global repartido em duas áreas:
– Dados técnicos com informação das quantidades de painéis, metros lineares de corte e orlas, bem como as taxas de restos.
– Custos gerais e descriminados.
Etiquetas

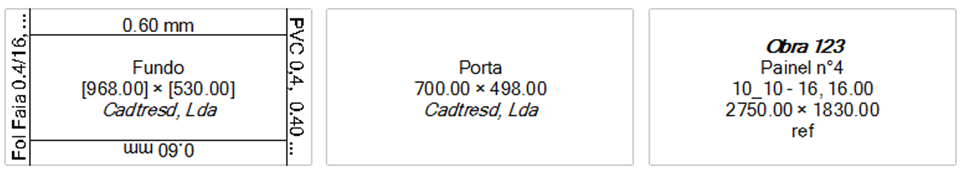

Tanto nos painéis como nos perfis, é possível a emissão de etiquetas tanto para as peças a cortar como para os restos reutilizáveis, afim de se proceder assim a uma melhor identificação dos mesmos.
De entre vários dados possíveis de imprimir salienta-se a identificação das orlas (material e aplicação relativa)

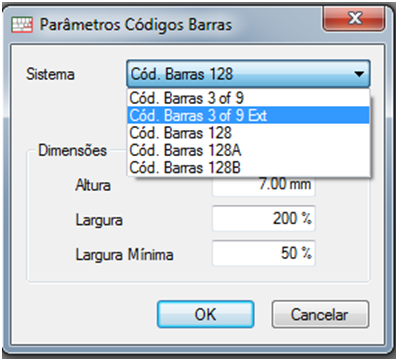

Qualquer campo pode ser traduzido em código de barras.
Inversão dos Painéis
A função “ Inversão do Painel” permite alterar o sentido do corte principal (horizontal ou vertical) num mesmo plano de corte. Esta função, mediante uma manipulação adicional, permite aumentar a reutilização dos restos em certos casos permitindo assim reduzir o número de painéis necessários.

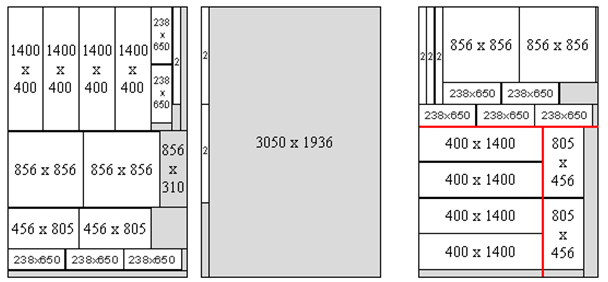

Lado esquerdo: 2 planos –sem inversão
Lado direito: 1 plano – resultado com inversão
Tratamento de peças não colocadas

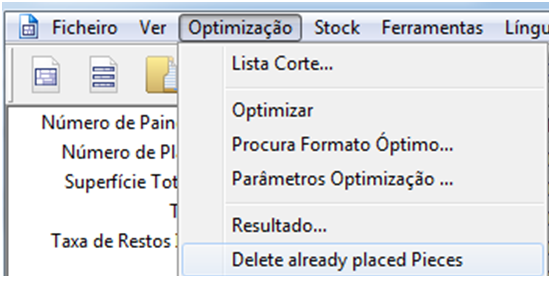

A partir da versão 5.23, o sistema permite deduzir à lista de corte inicial, após otimização, peças não colocadas por falta de material ou por medidas insuficientes. Uma vez deduzidas as peças já cortadas, o sistema guarda a lista de materiais remanescente que pode ser utilizada posteriormente (Delete already placed Pieces)
Pós Processador para secionadoras de comando numérico

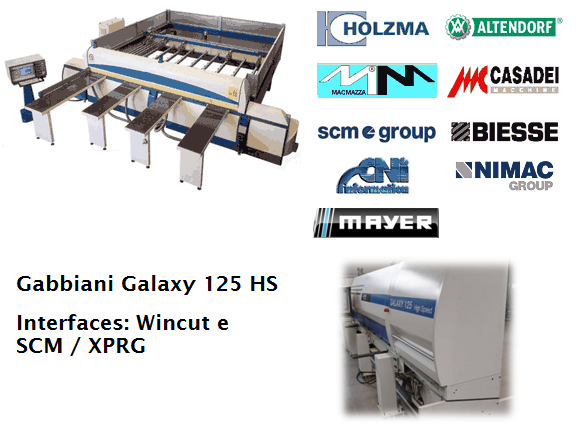

O Opticoupe integra uma função Pos Processador que permite traduzir os planos de corte nas principais linguagens destinadas a comandar secionadoras de comando numérico. Enumeramos apenas algumas.
